百福馬壓縮機剖面圖
百福馬壓縮機是應用于中央空調、風冷、熱泵和并聯系統的性價比最好的壓縮機，除了之前的SM系列壓縮機，丹佛斯又提供了3種型號的壓縮機。新的壓縮機在設計上進一步提高，可獲得最高的效率，下面我們通過百福馬壓縮機剖面圖來了解一下百福馬壓縮機的構造及意義。

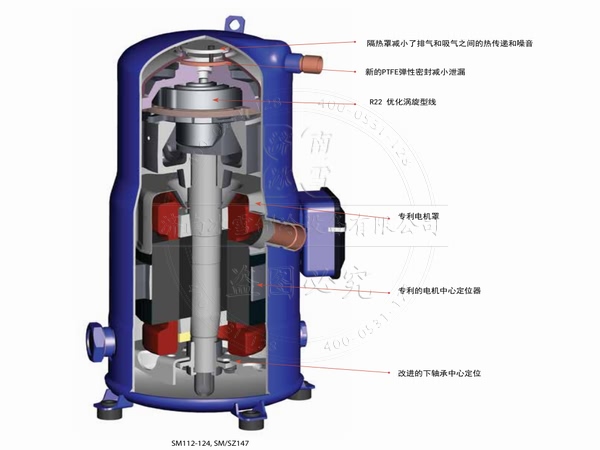

以下圖片為百福馬壓縮機剖面圖：
百福馬新一代的壓縮機，通過新的電機罩專利設計，氣體循環，電機冷卻和油潤滑都得到了改進。部件的保護和裝配減少了內部泄漏，增加了百福馬壓縮機壽命。部件隔離的改進大大減小了百福馬壓縮機噪音。進氣口設計增加了抗液擊能力。
新一代百福馬壓縮機是7-15冷噸的商用壓縮機，外形尺寸設計進一步減小，法國百福馬壓縮機適用于體積更緊湊的機組。
百福馬壓縮機有動靜兩個渦盤，動渦旋盤(灰色)的中心繞著靜渦旋盤(黑色)的中心作圓周運動。此運動在兩個渦旋盤之間產生對稱的壓縮腔。低壓吸氣進入形成的新月形腔內:動渦旋盤連續運動將此腔體密封，當此密封腔向渦旋盤中心逐漸移動時容積變小，氣壓升高。
當腔體到達排氣口所在的中心位置時形成最大壓縮；動渦旋盤三個圓周運動后一個完整的壓縮過程完成。壓縮是一個連續過程:渦旋盤運動時吸氣，壓縮和排氣同時進行。
